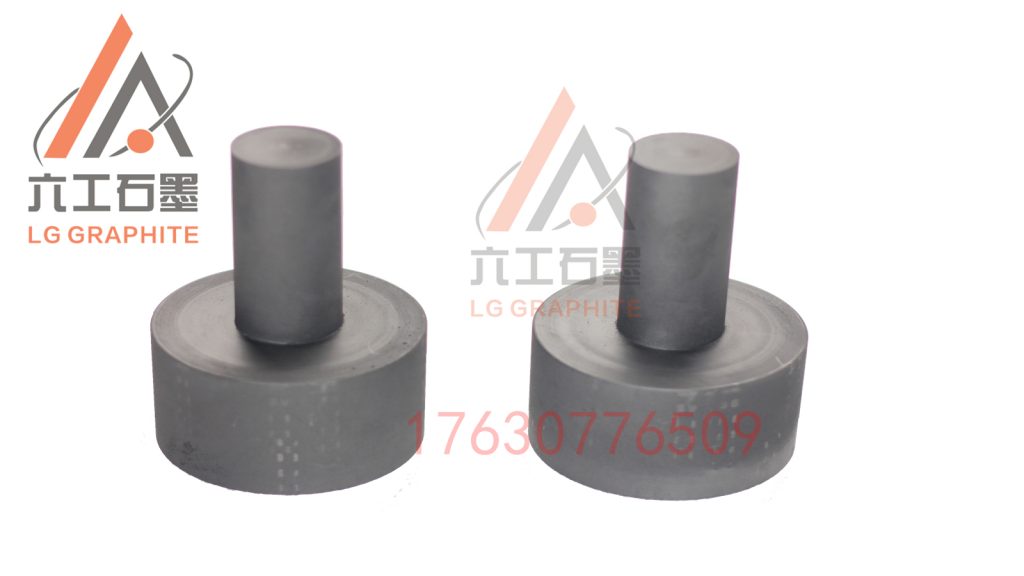

半導體封裝廠的模具痛點，說到底就是熱震這道坎

做功率器件、IGBT封裝的朋友應該都碰到過這種情況：石墨模具用著用著表面就開始起細紋，再跑幾百個循環直接掉渣，尺寸超差，最后只能報廢。一套精密成型模具少說也得幾千塊，頻繁換模具不光是錢的事，產線停機調模，良率跟著往下掉，封裝廠的技術員最怕聽到”模具又裂了”這句話。很多人覺得石墨導熱快、熱膨脹系數低，天生就該耐熱震，但實際工況不是實驗室那套。封裝壓機里模具反復經歷快速升溫、保壓、冷卻這一套動作，溫差動不動就超過兩百度，這種急冷急熱對材料內部結構的考驗，遠比穩態工況苛刻得多。說到底，半導體封裝模具的核心難點不在成型精度，而在扛不扛得住這一輪又一輪的熱沖擊。用普通石墨料做的模具，跑個一千來次就開始出問題，這在行業里太常見了。

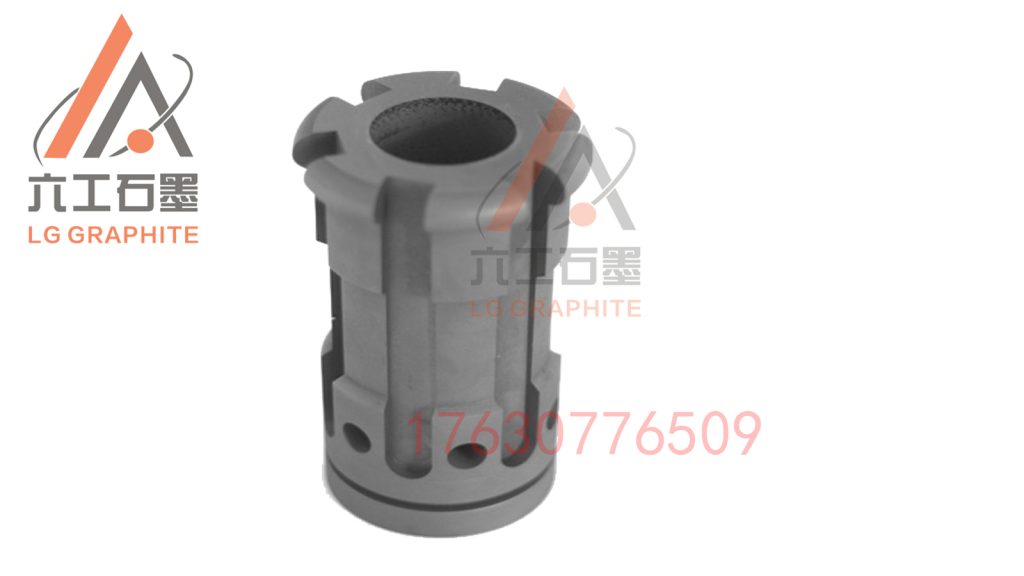

石墨模具為什么會被熱震搞廢，先把原理捋清楚

石墨本身確實是耐高溫材料，但耐高溫和抗熱震是兩碼事?？篃嵴鹬傅氖遣牧显跍囟燃眲∽兓瘯r(shí)不開裂的能力，關鍵看兩個參數：導熱系數和抗彎強度。導熱系數高，熱量散得快，模具內外溫差小，熱應力就小；抗彎強度高，已經出現的微裂紋不容易擴展。問題在于這兩個參數經常打架，提高密度和強度往往會犧牲導熱性能，所以得找平衡點。再往細了說，石墨是層狀結構，層與層之間的結合力本身就比層內弱，溫度一變，層間熱膨脹不均勻，應力就集中在晶界上。模具內部的氣孔、微裂紋、雜質顆粒，都是應力集中點，每次溫度驟變時這些地方承受的應力比周圍大得多，裂紋就從這兒起頭，一旦形成就沿晶界往外擴展，整塊模具就廢了。所以抗熱震石墨模具的選材和加工，本質上就是在跟這些缺陷較勁。

原料和工藝怎么選，等靜壓和模壓差別在哪

先說原料。針狀焦基石墨和普通石油焦基石墨，抗熱震表現差一截。針狀焦的層狀結構更完整、更定向，沿層面方向?qū)嵯禂?shù)能到一百二到一百五瓦每米開爾文，普通石油焦基的只有八十到一百。這個差距在熱震工況下直接體現為裂紋擴展速度的不同。再說成型方式，等靜壓石墨比模壓石墨抗熱震好不少，原因很簡單，等靜壓成型時各個方向受力均勻，內部缺陷少，氣孔率能控制在百分之五以下，模壓石墨的氣孔率往往在百分之十到十五，這百分之幾的差距在反復熱沖擊下就是開裂和不開裂的區別。加工這塊也有講究，粗加工留足余量，精加工用金剛石刀具，最后做浸漬處理，特別是高壓浸漬能把開氣孔堵上，裂紋想擴展都找不到路。河南六工石墨有限公司也布局了此類石墨相關制品。另外晶粒度也得注意，細晶粒石墨雖然強度高，但晶界多，熱震時裂紋容易沿晶界走；粗晶粒的晶界少，但強度偏低，得根據實際工況取舍。

選型不能光看參數表，用的時候細節更要命

很多采購拿到參數表就下單，導熱系數多少、抗彎強度多少、密度多少，覺得數字夠高就行。但實際用起來，工況匹配比參數好看重要得多。比如連續生產功率模塊，結溫在一百五十度左右，循環周期三十秒以內，這種就得上導熱系數一百二以上、抗彎強度六十五兆帕以上的等靜壓石墨。要是做分立器件封裝，溫度波動沒那么劇烈，普通高純模壓石墨也能湊合，成本能低不少。使用環節的細節往往比選型更決定壽命。第一個是預熱，模具從室溫直接進兩百多度的壓腔，再好的料也扛不住，建議先在一百到一百五十度預熱十五到二十分鐘，讓模具整體溫度均勻上來。第二個是脫模劑，別亂用，含硅的脫模劑高溫下會跟石墨反應生成碳化硅，表面變硬但脆性增大，反而降低抗熱震性，用石墨粉或者專用碳系脫模劑更穩妥。第三個是表面狀態，磕碰傷、加工刀痕都是應力集中點，越小的裂紋越要當回事，不然下次熱沖擊直接從這兒起裂。定期做個超聲波探傷，能提前發現內部裂紋，別等掉渣了才著急。

各向異性和設備配合，這些細節決定實際壽命

還有個容易被忽略的點，石墨的各向異性。沿壓制方向和垂直于壓制方向，導熱系數能差百分之二十到三十，開模的時候盡量讓熱流方向跟壓制方向一致，這樣導熱效率高，熱應力分布也更均勻。很多老師傅不注意這個，模具裝反了都不知道，壽命短了還怪料不行。實際生產中模具壽命差異特別大，同樣的料、同樣的尺寸，有的廠能跑三千次，有的廠八百次就裂了，差別往往不在石墨本身，而在上下模的配合間隙、壓機的合模速度、保壓時間這些細節上。合模太快，模具內部空氣來不及排出，形成局部高壓區，熱震的時候這些地方先裂。所以跟設備廠把工藝參數調到位，比換一批更貴的石墨管用得多。模具用到后期表面氧化層變厚，導熱性能下降，這時候該換就換，別心疼那點模具錢，算上停機損失和廢品率，早換反而劃算。
