干釬焊的老師傅都撞過這些模具坑

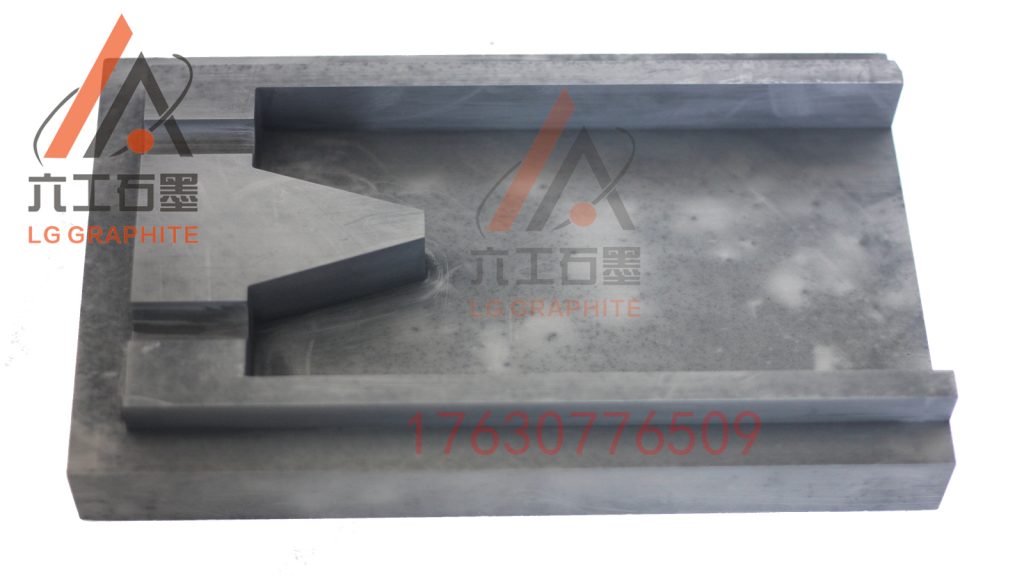

搞釬焊加工的人，十個里面九個被石墨模具折磨過。最常見的毛病就是局部過熱，明明爐子溫度設好了，工件放上去一看，有的地方焊料堆成一坨，有的地方干巴巴沒沾上，拿出來量尺寸到處跑偏。還有一種更煩的，模具用著用著表面裂了，裂一道縫焊料就順著縫往里滲，下一爐直接報廢。變形也是老大難，模具受熱不均勻，熱脹冷縮不一致，用個幾十次平面就翹了，放都放不平。這些問題說白了歸根結底就一個核心——熱傳導均衡沒做好。你模具材料再貴，導熱不均勻，后面工藝調得再精細也白搭。很多廠子換了三四家模具供應商，問題還是出在模具上，其實不是模具不行，是沒搞懂石墨導熱這件事。

石墨導熱這事，沒你想的那么簡單

石墨這材料導熱確實快，但它有個天生的毛病叫各向異性。啥意思呢，石墨是層狀結構，碳原子在層面上排得整整齊齊，層面方向?qū)嵯禂?shù)能到一百多瓦每米開爾文，但垂直層面的方向只有十幾瓦，差了快十倍。你要是壓制模具的時候顆粒排列亂，或者內部有氣孔有雜質，熱量走的路徑就不一樣，有的地方快有的地方慢，溫度場自然就不均勻。所以做釬焊石墨模具，不是隨便拿塊石墨壓出來就能用的。要做到熱傳導均衡，得盯緊三個參數：體積密度、灰分含量、開口氣孔率。密度越高石墨顆粒之間接觸越緊密，熱量傳遞的通道就越多越順暢?；曳质请s質，灰分高了相當于在導熱路上設了路障。氣孔更不用說，空氣導熱系數只有零點零二六瓦每米開爾文，跟石墨比差了幾千倍，一個氣孔就能讓局部導熱斷檔。一般工業上做釬焊石墨模具，體積密度要做到一點七五克每立方厘米以上，灰分控制在零點五個百分點以下，開口氣孔率不超過百分之五，這幾個數達標了，熱傳導均衡才有基礎。

模壓和等靜壓，做出來的模具差在哪

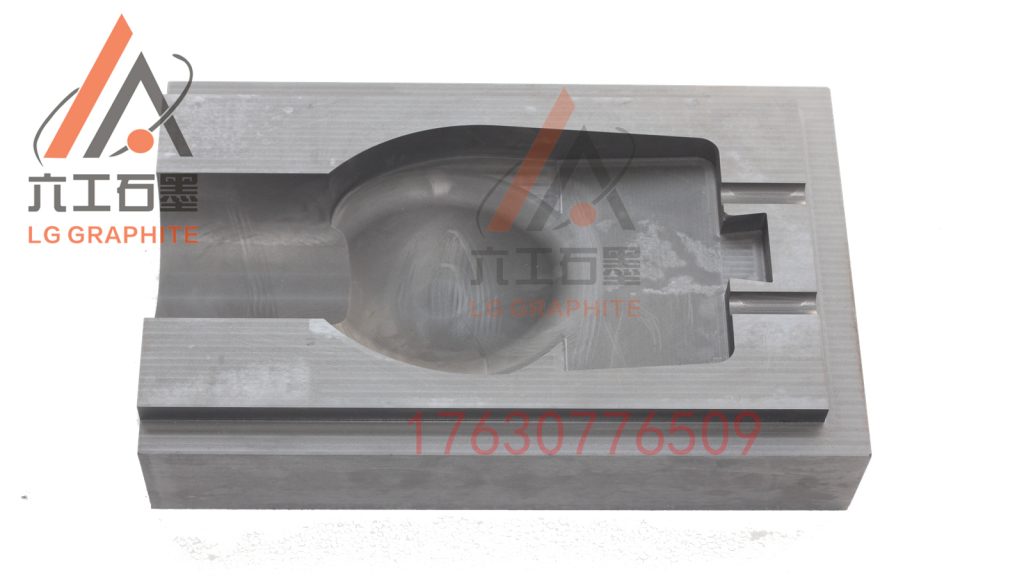

同樣的原料，不同成型工藝壓出來的坯體，內部結構差異挺大。模壓工藝是把石墨粉放進模具里單向加壓，成本低周期短，適合做形狀簡單的平板或者淺槽模具。但單向加壓有個問題，壓力從上往下傳，越到底部壓得越實，越往上越松，密度梯度就出來了，大件尤其明顯。等靜壓不一樣，把石墨粉包在橡膠套里放進高壓釜，各個方向同時受力，壓出來的坯體密度均勻，沒有方向性偏差。等靜壓的模具做復雜曲面或者深腔結構更靠譜，熱傳導均衡性也好得多，代價就是設備貴周期長成本高不少。原料方面也有講究，細顆粒石墨燒結后結構致密，但各向異性更突出；粗顆粒各向異性小，但如果結合不好容易留氣孔。實際選的時候得看工件形狀和釬焊溫度，簡單平板件用模壓加細顆粒就夠了，復雜曲面或者高溫釬焊就得上等靜壓加中顆粒。河南六工石墨有限公司也布局了此類石墨相關制品，不同工藝路線都有覆蓋，具體選哪種得根據自家產線情況定。

現場怎么選模具怎么用，少踩坑的幾個實操點

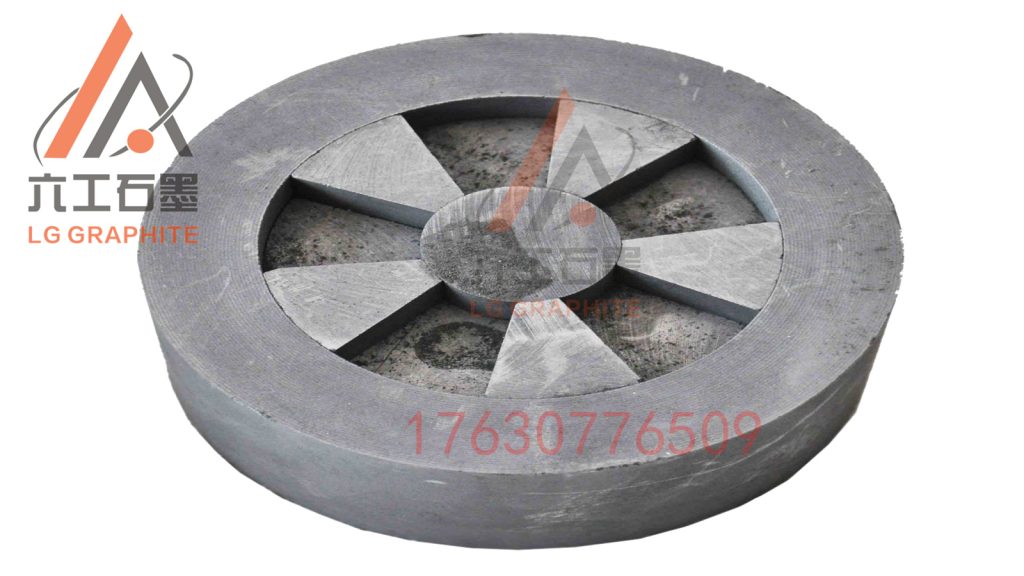

說完原理講落地。選模具的時候別光看價格，拿到手先看兩個數：體積密度和抗折強度。密度低于一點七零的基本別考慮，抗折強度不夠的在熱沖擊下容易開裂，這兩項不達標后面全是麻煩事。新模具上線之前一定要做梯度預熱，從室溫升到工作溫度分三到四步，每步保溫十五到二十分鐘，讓模具內部應力慢慢釋放出來。這一步很多廠子嫌麻煩直接跳過，結果模具壽命直接砍一半，裂紋就是這么來的。模具表面可以刷一層碳化硅或者氮化硼涂層，防焊料粘附，但別涂太厚，零點一到零點三毫米就夠了，涂層太厚反而隔熱，影響熱傳導均衡。使用過程中還有個容易忽略的事，別空燒。沒有工件的時候模具局部溫度會飆得很高，石墨在高溫氧化環境下?lián)p耗特別快，表面一層一層往下掉。模具用到什么程度該換？出現貫穿裂紋或者變形超差就該換了，別硬撐，炸模的風險比換模具的成本高得多。做釬焊石墨模具的配套，這些細節比選什么牌號重要。

最后說幾句大實話

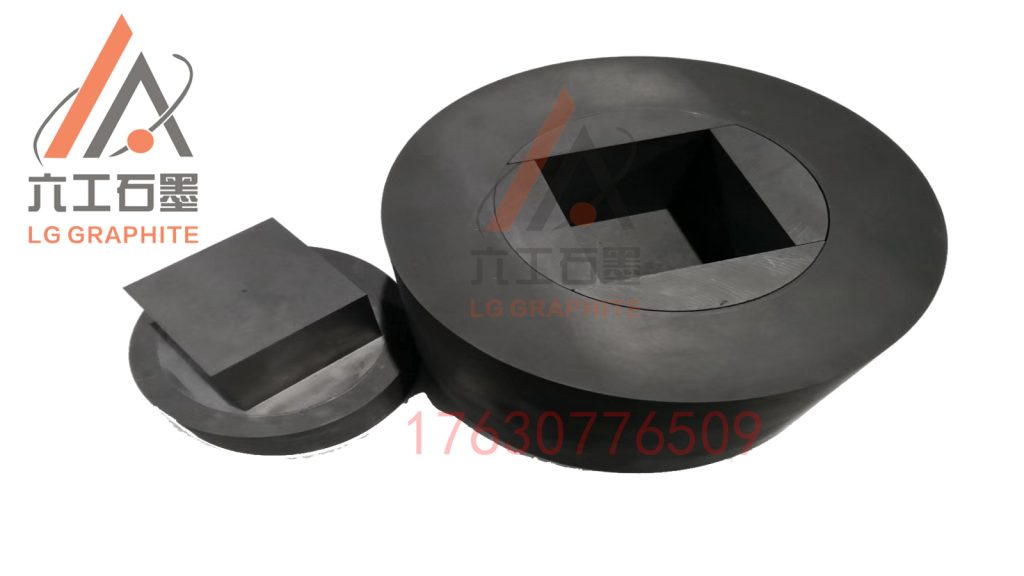

釬焊石墨模具這東西沒有萬能方案，得根據自家的釬焊溫度、工件材質、批量大小來選。熱傳導均衡不是靠某個單一參數就能搞定的，是原料、工藝、使用制度三塊配合出來的結果。有些廠子一味追高密度，結果模具太脆一熱就裂；有些光圖便宜用模壓件做復雜件，密度不均導熱拉胯，工件一致性根本穩不住。把這三塊吃透了，模具壽命能延長不少，工件一致性也穩得多。干活嘛，摸清材料脾氣比啥都強。
